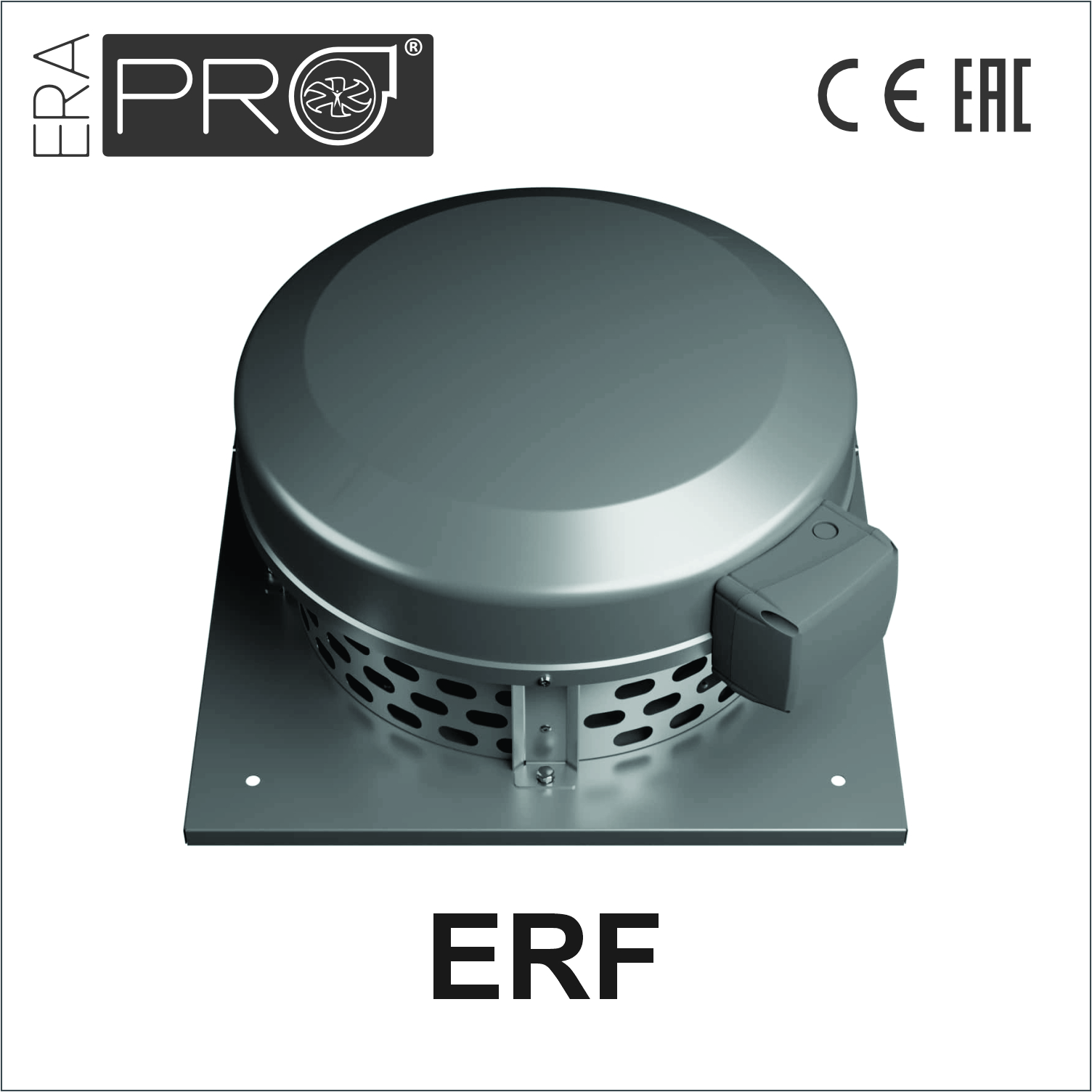

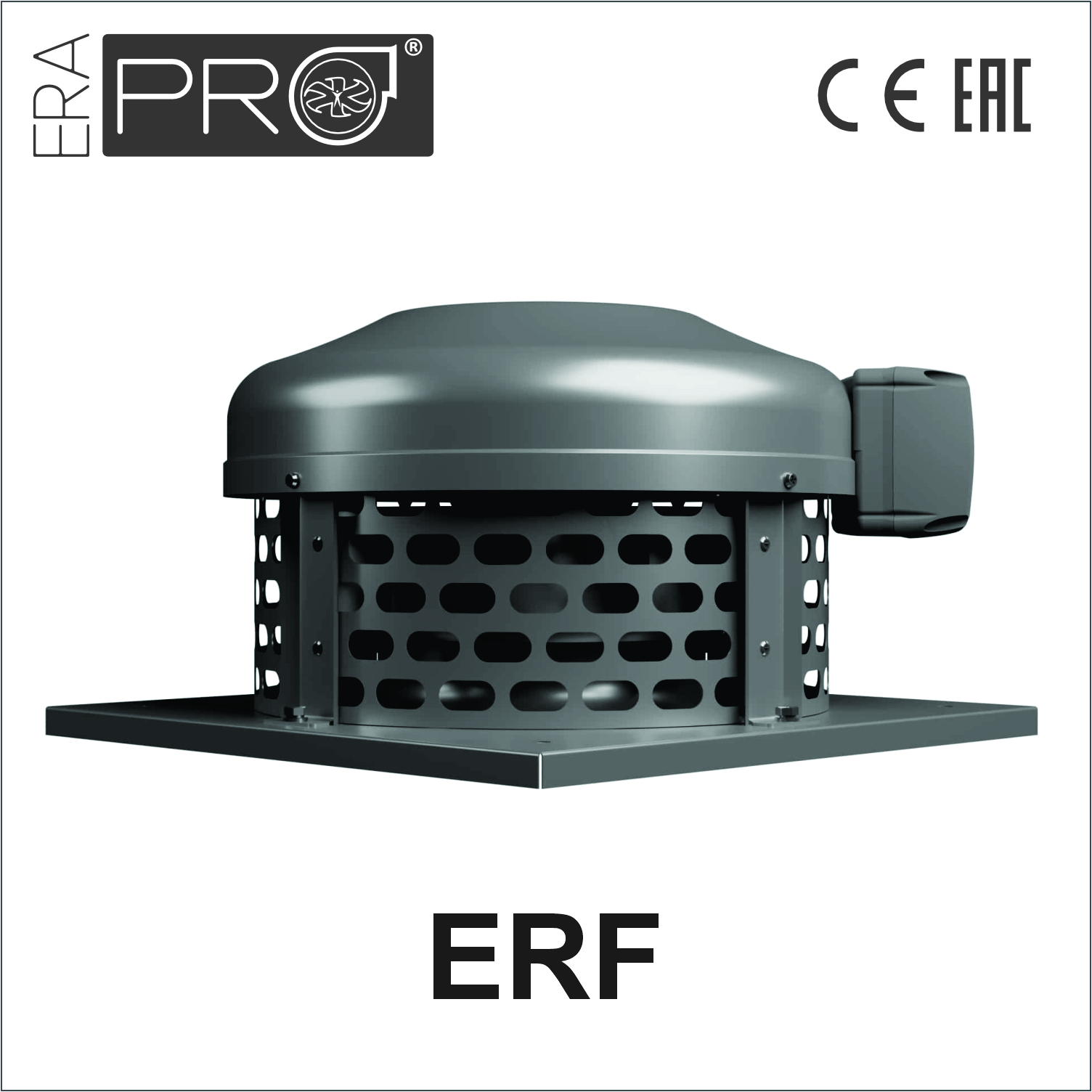

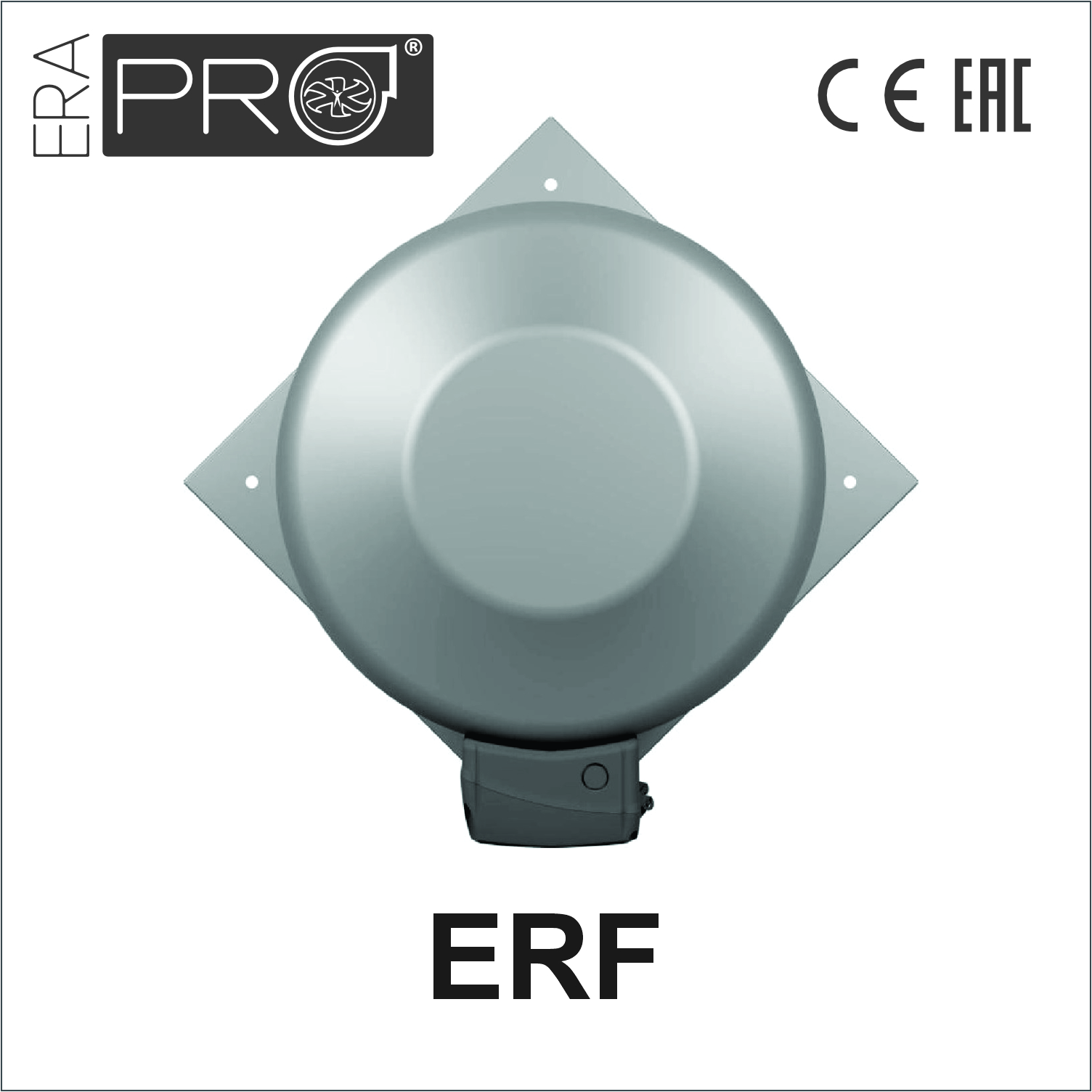

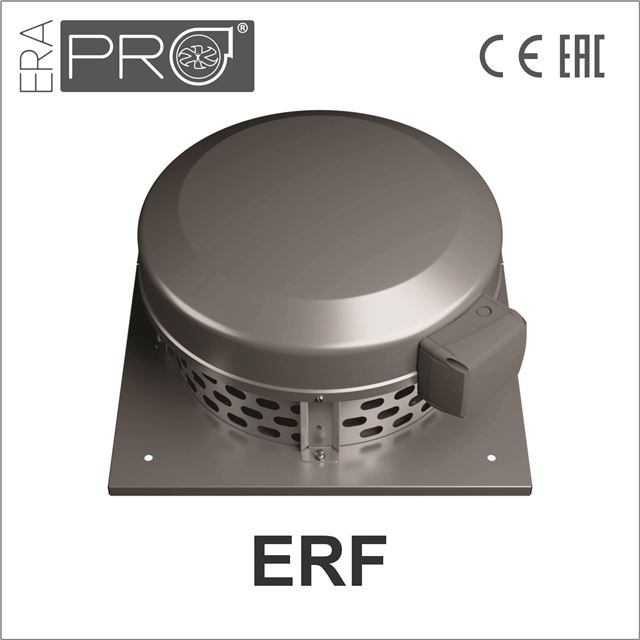

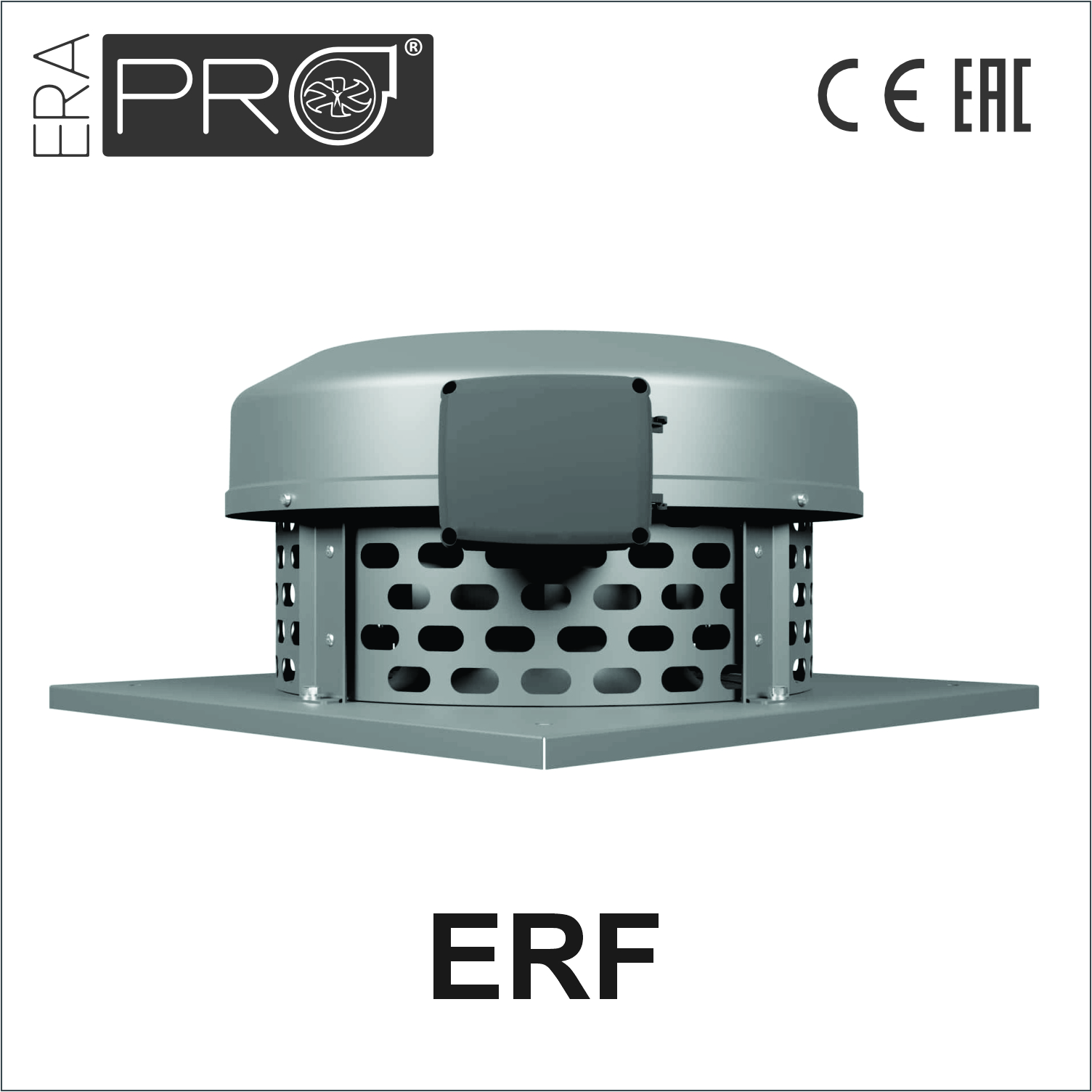

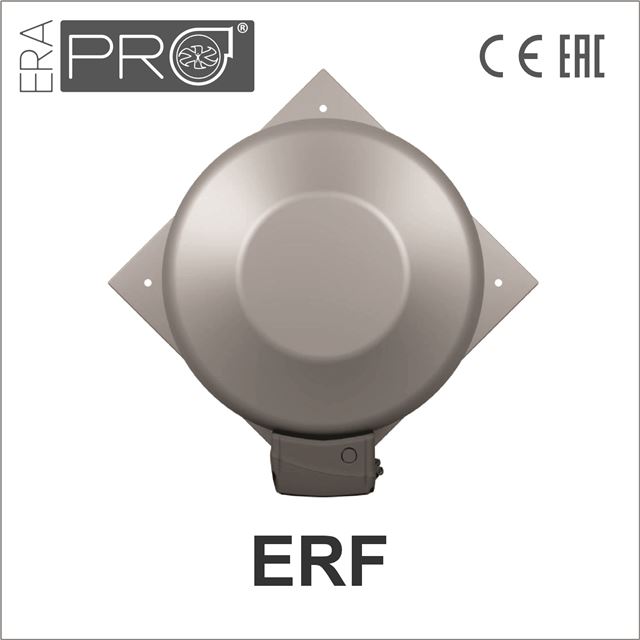

Quạt hút mái - giếng trời li tâm hiệu ERA - Nga (tiêu chuẩn EU)

Quạt hút li tâm được lắp trên mái nhà hoặc giếng trời ERF được thiết kế để duy trì trao đổi không khí trong các tòa nhà dân cư, thương mại, đồng thời loại bỏ không khí ô nhiễm, hút sạch khí nóng, khí thải, các loại khí gây mùi, oi bức và các hỗn hợp khí không cháy khác, không chứa các chất dính, vật liệu dạng sợi và vật liệu mài mòn, với hàm lượng bụi và các tạp chất rắn khác không quá 100 mg/m³.



Được thiết kế để sử dụng ngoài trời ở nhiệt độ từ -30 đến +60°C, hiệu suất: 560 đến 1700 m³/giờ. Quạt được lắp đặt trên bệ đỡ hoặc trục thông gió ở vị trí nằm ngang trên mọi loại mái.



ERF được trang bị động cơ điện một pha không đồng bộ với rotor ngoài và phần ứng điện trở cao, bảo vệ quá nhiệt nhiều lần với chức năng tự động khởi động lại, và cấp bảo vệ IP54 chống ẩm và các hạt nhỏ. Lớp cách điện Class F đảm bảo độ tin cậy, độ bền và khả năng chịu nhiệt độ cao. Vỏ quạt được làm bằng thép mạ kẽm và được bảo vệ thêm bằng lớp phủ polymer khỏi các tác động của môi trường.




Tác dụng:

• Sản phẩm sản xuất theo tiêu chuẩn EU, đạt nhiều chứng nhận quốc tế.
• Động cơ roto ngoài hoạt động bền bỉ, cấp điều chỉnh 10 tốc độ phù hợp nhiều không gian sử dụng khác nhau.
• Vỏ quạt được làm bằng thép mạ kẽm, bảo vệ thêm bằng lớp sơn tĩnh điện Polymer.
• Cánh quạt cong ngược, lưu lượng khí lớn, độ ồn thấp.
• Sản phẩm được nhập khẩu nguyên chiếc từ NGA.

Quạt được sản xuất bởi công ty theo tiêu chuẩn TU 28.25.20-014-96059883-2023, các quy định và tiêu chuẩn hiện hành. Quạt được thiết kế để kết nối với mạng lưới điện xoay chiều có điện áp 220-240V và tần số 50/60Hz. Quạt có động cơ trên ổ bi (ổ bi lăn).



Nguyên lý hoạt động của quạt là di chuyển hỗn hợp khí-không khí bằng cách truyền năng lượng từ cánh quạt. Luồng khí hút từ hệ thống thông gió qua bộ khuếch tán được dẫn đến cánh quạt và tỏa ra hai bên.



Các bộ phận vỏ quạt được làm bằng thép mạ kẽm và được bảo vệ thêm bằng lớp sơn tĩnh điện polymer. Cánh quạt có cánh cong ngược. Bộ khuếch tán được làm bằng thép mạ kẽm, không có lớp phủ bổ sung. Quạt sử dụng động cơ điện một pha không đồng bộ với rôto ngoài và neo có điện trở thuần cao. Động cơ điện có cấp bảo vệ IP44.



Động cơ điện có khả năng tái sử dụng và được trang bị các tiếp điểm nhiệt tự mở nằm bên trong cuộn dây stato của động cơ điện. Trong trường hợp động cơ điện quá nhiệt khẩn cấp trên +155 °C (trong trường hợp quá tải, mất pha, nhiệt độ không khí cao, v.v.), tiếp điểm nhiệt đảm bảo mở mạch bảo vệ.



Nên điều chỉnh hiệu suất của quạt bằng bộ điều khiển tốc độ kiểu biến áp.

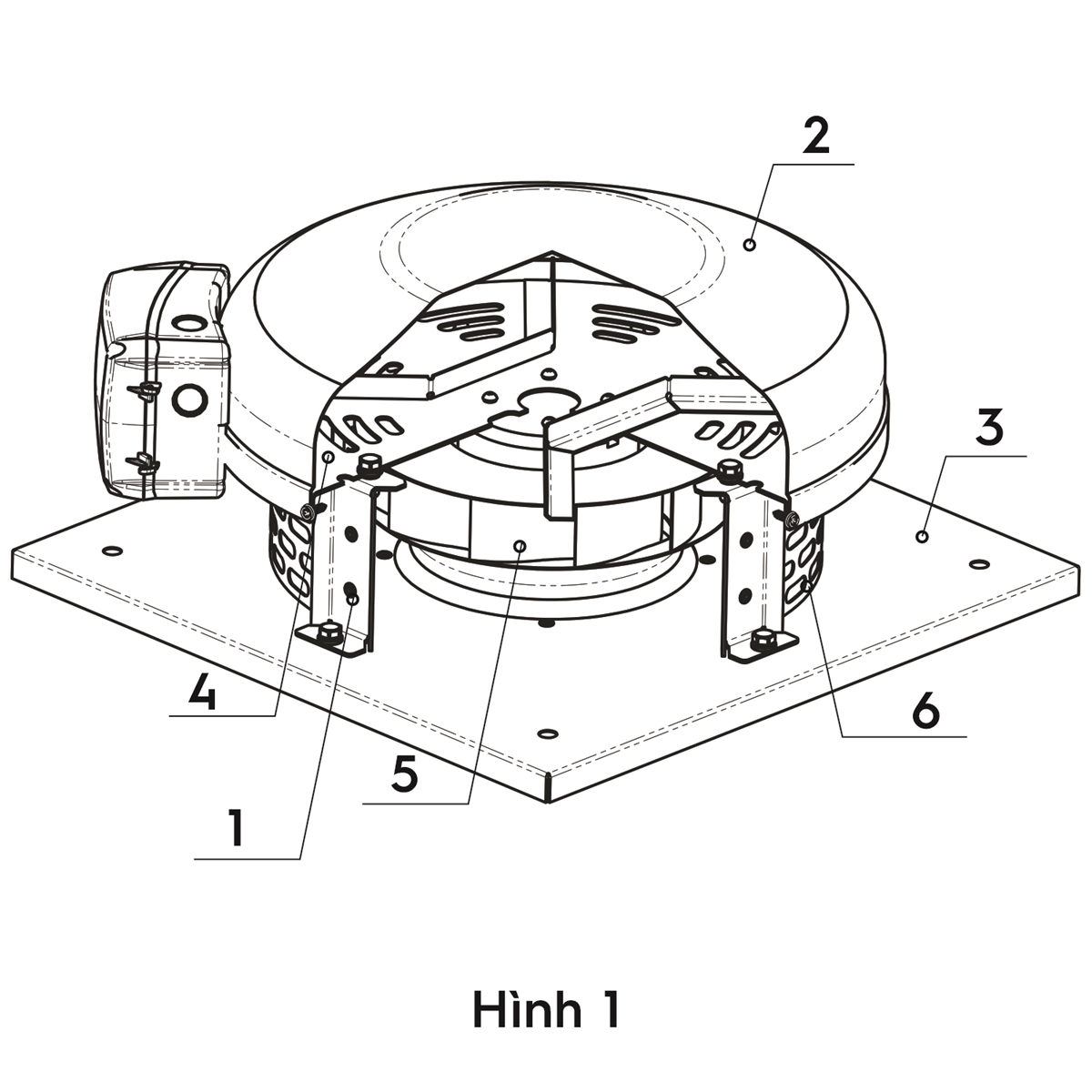

CẤU TẠO CỦA ERF:

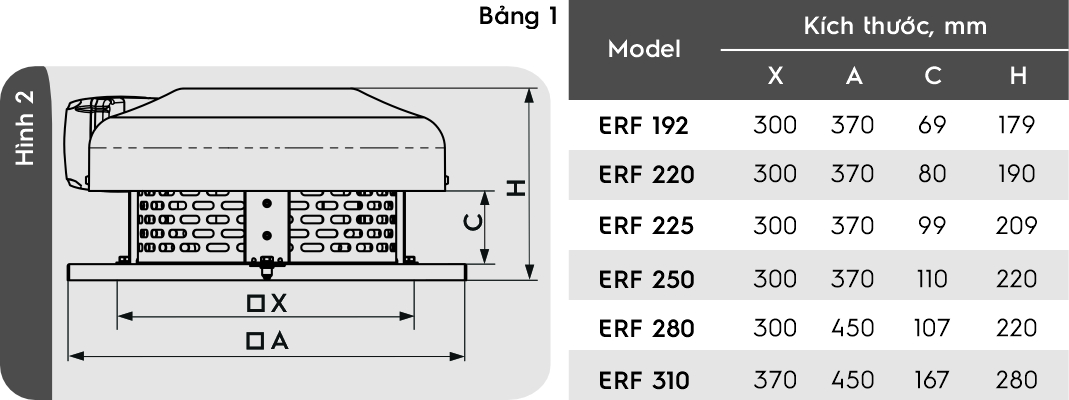

Tên gọi của quạt ERF, hình dáng, kích thước tổng thể và kích thước kết nối được thể hiện trong Hình 2 và Bảng 1.

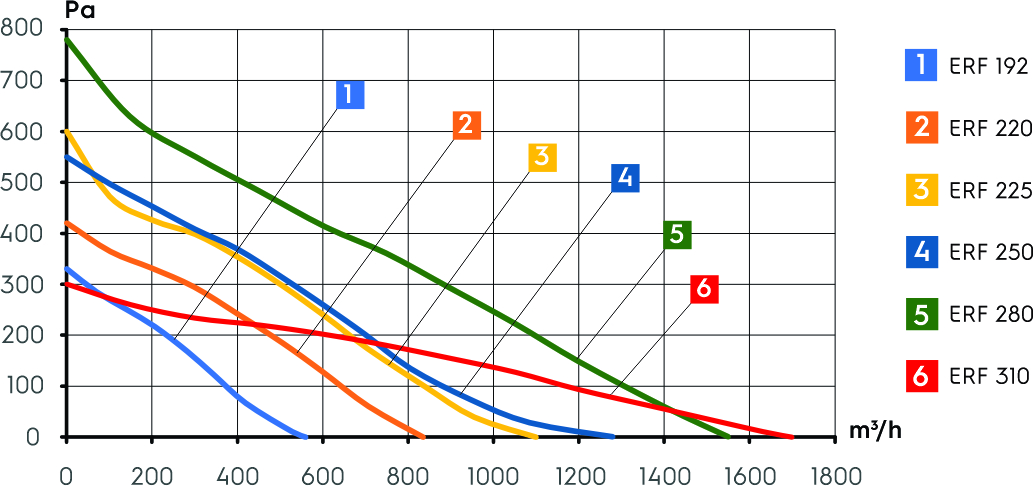

Đường cong hiệu suất của ERF
